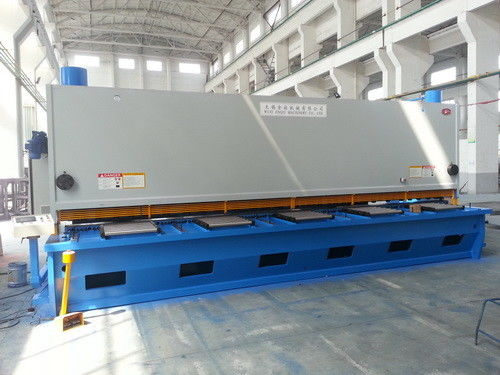

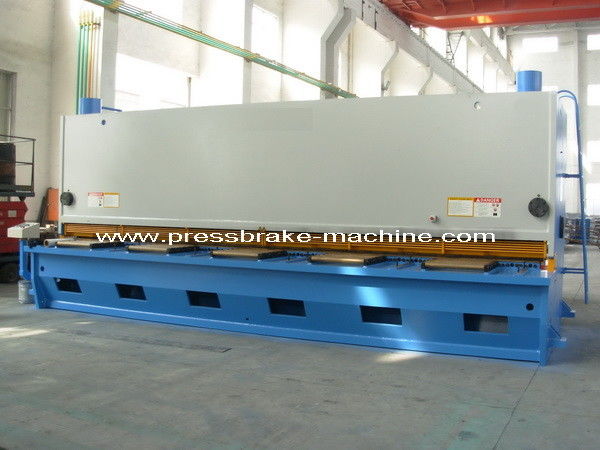

Mesin Geser Hidrolik Guillotine Mechnical 6,5 Geser Baja

1. mesin pemotong lembaran tebal melengkapi alat atas dan bawah yang terkenal
2. mesin geser tahan lama dan memberikan tekukan yang tepat. Pompa tekanan tinggi yang tangguh
3. desain guillone shear EU streamline, Monoblock oleh robot pengelasan & aparatus dan proses pelepasan stres dengan perlakuan Annealing.
4. Penggunaan sistem hidrolik terintegrasi yang canggih, keandalan yang baik;
5. Kami menggunakan panduan bergulir tipe tiga titik, menghilangkan celah rel untuk meningkatkan
6. kualitas pemotongan; pengukur kembali mekanis, penyesuaian manual,
7. tampilan digital;
8. Penyesuaian handwheel celah blade, cepat, akurat, nyaman;
9. Pisau persegi panjang, empat pisau dapat digunakan, umur panjang.
10. Sudut geser yang dapat disesuaikan, mengurangi distorsi material pelat;
11. Alat pembawa dengan memiringkan struktur, mudah diumpankan, dan dapat meningkatkan
12. akurasi pekerjaan;
13. Fungsi geser di bagian; dengan fungsi lampu di telepon;
14. Perangkat pendukung materi setelah (pilihan lain)

Parameter mesin geser hidrolik

Layanan kami

Pendahuluan mesin

1. Rak bagian

• Dengan struktur rangka pengelasan pelat baja, dengan kekakuan yang baik,
• dua silinder oli diperbaiki di dua kolom atas, meja kerja untuk
• koneksi pengelasan pejantan. Di bawah bilah terpasang
• di meja kerja, dan bisa melakukan sedikit penyesuaian, membuat jarak bilah rata.

2. Istirahat slide atas

• Untuk struktur pelat baja yang dilas, dengan kekakuan yang baik, setelah roller sebelumnya
• untuk titik tumpu, dalam menggerakkan gerakan bolak-balik silinder minyak
• naik dan turun di sekitar geser lengkap. Mengadopsi tiga titik rel panduan bergulir,
• menghilangkan izin panduan, meningkatkan kualitas geser. Pisau segitiga,
• empat bagian semua dapat digunakan, umur panjang. Kembali pada struktur
• introversi, memfasilitasi pengosongan, dan dapat meningkatkan ketepatan pekerjaan.
• Bersandar pada Sudut geser disesuaikan, mengurangi deformasi
• distorsi lembaran logam,
• penyesuaian handwheel pada panel depan, sisi kiri blade
• instruksi celah; Rel pemandu depan dan belakang dan roller mengadopsi penempaan baja paduan.

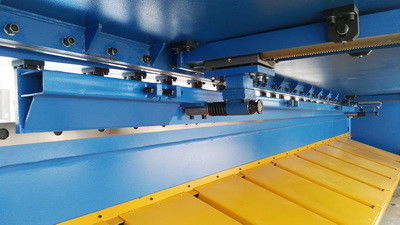

3. Tekan perangkat

• Dengan memasang lebih banyak tekanan pada pelat pendukung di depan material bingkai
• silinder minyak,
• bahan tekanan inlet silinder, tekanan diharapkan untuk turun setelah
• mengatasi ketegangan pegas, pelat tekanan, setelah selesai geser,
• melalui pegas torsi
• ketegangan dan reset.
• Ukuran gaya yang menekan material meningkat dengan meningkatnya geser
• dari ketebalan lembaran logam.

4. Jauhkan institusi

• Sebelum jeda: Pada rak jeda sebelum dan Skala dan batas kiri penyekat,
• komposisi dll.
• Setelah penahan (pengukur kembali): Di sandaran slide atas di bawah anak tangga, Sepanjang
• dengan sisanya di atas dan ke bawah, regulasi ukuran belakang dengan sekrup
• dengan drive motor. Kontrol jarak pergerakan,
• dan memiliki sistem pemuatan batas lunak .. Motor tidak dapat memenuhi kebutuhan
• ukuran, manual dan fine-tuning untuk memastikan bahwa nilai yang diperlukan untuk menyesuaikan.
• Jadi penyesuaian pengukur kembali
• nyaman dan dapat diandalkan.

5. Sistem mesin hidrolik

• Mesin ini mengadopsi transmisi hidrolik, pompa roda gigi utama, hidrolik
• sistem melalui katup satu arah, sistem katup pelepas, arah elektromagnetik
• katup dan alat pembuka ternak, dll.
• Sistem ini masuk akal,
• pergerakannya stabil dan dapat diandalkan.
• Menurut untuk menandai arah rotasi panah setelah startup motor,
• (Ketika katup elektromagnetik tidak berfungsi) Pompa drive gear akan disaring
• oli melalui pipa hisap oli ke dalam pelat katup dan katup elektromagnetik
• setelah kembali ke tangki.
• Tekanan pasokan oleh pompa roda gigi yang digunakan dalam sistem,
• tekanan kerja maksimum sistem untuk 20 Mpa, yang ditetapkan oleh katup melimpah,
• katup hidrolik telah disetel sebelum keluar, biasanya pengguna d
• Tidak perlu penyesuaian, Shanghai hidrolik
• Katup digunakan dalam katup hidrolik, semua kartu dinding segel, pilih jalur Jepang
• hiasi ringkas, lebih sedikit kebocoran, perawatan mudah dan debugging.

6. Sistem kelistrikan mesin

• Mesin ini mengadopsi catu daya 50 hz, 380 v ac, pada putaran utama
• kontrol tegangan output 220 transformator, katup pelepas elektromagnetik,
• lampu indikator dan tombol .. Mesin kotak listrik terletak di sebelah kiri
• alat mesin, tombol kontrol di depan instalasi mesin,
• pengoperasian yang mudah, yang mengarah ke sakelar pedal, SA3 dipimpin oleh kotak listrik.
• Mesin melalui tombol dapat berupa mesin tunggal, kontinu dan
• kemampuan dinamis. Mesin juga memiliki penyesuaian panjang geser,
• putar knob, kenop waktu relay eksternal, dapat menyesuaikan panjang geser, memutar rotary
• beralih SA2, rev. Lampu terang ke garis, memotong lembaran logam, membuat baris
• di garis pemrosesan lembaran logam dan proyeksi pisau mesin tumpang tindih,
• dapat memotong hasil yang diperlukan. Komponen listrik oleh Siemens.
• Sirkuit utama memiliki fungsi proteksi kelebihan arus dan hubungan singkat yang sesuai,
• aman dan andal, mudah dirawat.
