V Groove Milling Cutter V Grooving Machine / Baja Ringan Mesin CNC Bentukan
pasokan mesin grooving V, groover V, mesin pemotong V, lembaran logam mesin grooving V, mesin bentukan CNC
Karakteristik mesin:

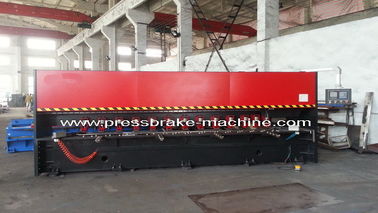

Mesin grooving SBC V digunakan untuk membuat slotting pada lembaran logam
mendapatkan sudut tajam setelah menekuk, mesin mengadopsi sekrup bola presisi
dan cara panduan linier sebagai transmisi, dan memiliki akurasi permesinan yang tinggi, jadi itu
sangat penting untuk produk kelas tinggi. Struktur ini digunakan secara universal
pada peralatan yang relevan di luar negeri.
mesin Grooving dikenai kontrol tiga sumbu. Sumbu X-nya (memanjang
pergerakan rak pisau), sumbu Y (gerakan transversal unit makan belakang) dan
sumbu Z (gerakan vertikal dari rak pisau) semuanya tunduk pada kontrol servo, itu dapat disadari
pemesinan otomatis penuh setelah parameter diatur untuk meningkatkan akurasi alur.
sekrup bola pengangkut adalah struktur banyak ulir dengan pemesinan yang presisi.
Ini adalah karakter dengan banyak titik bantalan kekuatan, distribusi tegangan masuk akal dan
drive yang dapat diandalkan. sistem klem mengadopsi sistem hidrolik untuk mengemudi, tekanan besar,
kekuatan ikat yang andal. Kebisingan yang rendah dan konsumsi energi yang kecil.
unit pengisian belakang digerakkan oleh struktur sekrup ganda dan permukaannya
memiliki akurasi posisi tinggi.
cara guild dari rak pisau terbuat dari besi cor. itu memiliki ketahanan abrasi
dan memiliki fungsi perbaikan untuk memperpanjang umur layanan.
program NC dirancang secara wajar dan mudah dipelajari. perlengkapan
dapat mewujudkan pemesinan otomatis setelah parameter dimasukkan. ada banyak
tindakan perlindungan yang saling terkait untuk operasi yang aman.
selamat datang untuk menghubungi kami:
wxmachinery@163.com
WhatsApp: +86 13961729519
Skype: zouqicheng
QQ: 2308574039
Layanan kami:
Sebelum pengiriman, kami akan menginstal dan menyesuaikan mesin, melakukan pengujian
menjaga semuanya berjalan dengan baik. Ketika mesin siap di pabrik pelanggan,
jika Anda membutuhkan bantuan kami, kami dapat mengatur teknisi kami ke pabrik Anda, untuk membantu
dan ajari pekerja Anda cara mengoperasikan mesin.
Garansi 1 tahun. Selama periode, jika mesin rusak karena kualitasnya
Masalahnya, kita bisa mengirim komponen listrik dengan gratis.
fitur
Seluruh bodi mesin dilas dengan pelat baja dengan kekuatan tinggi dan kecil
deformasi.
Full CNC otomatis bekerja
Otomatis menjepit dan melonggarkan
Sementara pisau yang bergerak, sheet berfungsi tetap di tempatnya, jadi hemat ruang
Pergantian pisau yang cepat
Tiga set bilah bekerja bersama untuk menghemat waktu
Knock-down lengan penyangga depan untuk benda kerja yang panjang
Motor servo untuk memastikan presisi tinggi
Lebih sedikit noise dan performa tinggi
Komponen dan bagian:
sistem kontrol: HUST sistem H4C
kabel komunikasi: IGS Jerman
servo motor: DETA merek Taiwang
sakelar kedekatan: OMRON Jepang
panduan bergulir linier: HIWING Taiwang
sekrup bola: HINWING Taiwang
motor: SEW Jerman
komponen pneumatik: AIRTAC Jerman
sistem pendingin: Beiqier Geramny
inverter: DELTA Taiwang
paduan balde: korea
Tanggal teknis:
Max. lebar pelat slotting | 1250mm | ||
Max. panjang pelat slotting | 4000mm | ||
Max. ketebalan pelat slotting | 3mm | ||
Min. ketebalan pelat slotting | 0.6mm | ||
Max. jarak unit makan belakang | 1200mm | ||
Min. unit depan & belakang menggerakkan unit makan belakang | 0.01mm | ||
Max. kecepatan unit makan belakang | 800-2000mm / mnt | ||
Max. jarak naik & turun untuk rak pisau | 100mm | ||
Min. unit bergerak naik & turun untuk rak pisau | 0.01mm | ||
Max. jarak kiri & kanan bergerak untuk rak pisau | 4300mm | ||
Max. kecepatan bergerak untuk rak pisau | 60mm / mnt | ||
Kesalahan kelurusan dalam panjang 4000mm | ± 0,10mm | ||
Akurasi posisi | ± 0,05mm | ||
Fitur daftar produk mesin alur GBC V | |||
Model | Dimensi keseluruhan | ||
1 | 1220X3200 | 4800x2200x2100mm | |
2 | 1220x4000 | 5600x2200x2100mm | |
3 | 1220x5000 | 6600x2200x2100mm |
