4000m Panjang CNC Tandem Press Brake Machine Tool Single V Bottom Die Bend 5mm Sheet

Apa itu mesin rem pers:

et me memberikan Anda gambaran yang lebih rinci dari mesin rem press:
Rem pers adalah jenis alat mesin pengolahan logam yang digunakan untuk membengkokkan logam lembaran atau bahan lainnya.

Terdiri dari die bawah (atau tempat tidur) yang tetap dan die atas (atau ram) yang bergerak yang menerapkan kekuatan untuk membengkokkan bahan

ke bentuk yang diinginkan.
Komponen utama mesin rem pers termasuk:
Kerangka: Kerangka tugas berat memberikan dukungan struktural untuk mesin.
Ram: Alat yang bergerak di bagian atas yang menggunakan kekuatan lentur.
Tempat tidur: Alat mati bagian bawah yang tidak bergerak yang mendukung benda kerja saat ditekuk.
Backgauge: Stop yang dapat disesuaikan yang menempatkan benda kerja dengan tepat untuk setiap tikungan.
Perkakas: Materai atau alat yang dapat dipertukarkan yang memberikan profil lentur yang diinginkan.
Kontrol: Antarmuka untuk pemrograman dan pengendalian proses lentur, sering dengan kemampuan CNC.

pasokan berkualitas tinggi CNC hidraulik rem pers dan hidraulik mesin bedning

Skala kisi FAGO pada mesin rem CNC press:

Ruler Grating sering digunakan dalam sistem servo loop tertutup dari alat mesin CNC menekan rem, yang

dapat digunakan untuk mendeteksi pergeseran linier atau pergeseran sudut.

yang memiliki karakteristik jangkauan deteksi yang besar, akurasi deteksi yang tinggi dan respons cepat.

 Prinsip mesin CNC Tandem Press Brake:

Pilih dua WE67K-seri CNC press rem dengan spesifikasi yang sama, dan mengkonfigurasi dual-mesin

alat sinkronisasi linkage. linkage dari dua mesin alat dapat memproses ekstra-panjang dan tebal workpieces.

Dua mesin alat juga dapat digunakan secara terpisah pada saat yang sama, meningkatkan efisiensi produksi dan menghemat

Mekanisme sinkronisasi mengadopsi mekanisme mekanik yang dapat digunakan untuk mengontrol aliran udara.

Servo hidraulik dan penutupan mekanis.

disesuaikan dengan cepat dengan motor. penyesuaian halus manual, tampilan kontrol numerik elektronik. elektro-hidraulik tipe WE67K

mesin lentur servo CNC dapat dihubungkan oleh beberapa mesin.

digunakan untuk penggunaan interaktif lempeng panjang dan tebal dan benda kerja panjang dan pendek.

dengan tekanan yang sama, ia memiliki keuntungan harga yang jelas di bawah konfigurasi yang sama, yang dapat menghemat biaya penggunaan

untuk pelanggan.

Alat mesin panggang CNC


Mesin lentur lembaran CNC Karakteristik
Mesin Synchro Press Brake menggunakan hidraulik canggih (Bosch-Rexroth atau
Hoerbiger) dan elektronik (Telemecanique, Merlin Gerin Legrand, Siemens)
Untuk memastikan kontrol yang tepat dari proses lentur.
Konstruksi baja mono-blok las, tekanan yang dilepaskan setelah pengelasan dan mesin
tanpa repositioning untuk menjamin presisi mesin, all-in-all, memastikan minimal
penyimpangan saat lentur
Piston adalah baja tempa, precision ground dan micropolished untuk waktu yang lama
Kehidupan produksi. Sinkronisasi Press Brake adalah downstroking silinder kembar
rem penekan hidraulik (Y1 ∼ Y2 Axis) dan mencakup hal berikut:

Elemen utama untuk CNC tandem press rem:
1. Kesesuaian CE termasuk penjaga cahaya AKAS
2Sinkronisasi sinar melalui skala linier dan katup proporsional
3Delem Angle Programming Control atau sistem ESA
4. sumbu Y1 + Y2 + X sebagai standar, otomatis indeksasi sumbu pada start-up
5. Eropa (Sistem) atas dan bawah Alat Clamping
6Alat atas leher rusa yang keras dan alat bawah 4-V-die
7. Servo motor digerakkan backgauge pada sekrup bola (= sumbu X)
8. Meja crooning / top clamping dengan anti deflection wedges
8Penjaga keamanan samping dan belakang dan saklar penguncian keamanan

Perlengkapan opsional untuk rem tekanan hidraulik CNC 100t:
1. Kontrol sumbu tambahan seperti X1, X2, R1, R2, Z1 dan Z2
2Delem 65, 66, 69 dan Cybelec 80, 1200, Modeva Series
3Lubang tenggorokan yang lebih besar, pembukaan cahaya siang hari yang lebih tinggi dll...
4. cepat manual atau hidrolik Top Alat penjepit
5. tambahan back gauge universal blok jari
6Sistem pelumasan bermotor pusat

Asesoris untuk mesin rem press:

• Dukungan lengan depan, 3 buah
• Bolt jangkar, 4 buah
• Kacang, beberapa potongan
• Mesin cuci, beberapa potongan
• Senapan minyak, 1 buah
• Pedal kaki 1 buah

Upper Punching And Bottom Die untuk hidraulik press brake:

• Punching atas standar, dapat bagian ke panjang 500mm atau disesuaikan.
• Tepi tusukan adalah HCR 45-50 setelah perawatan panas
• Gunakan penjepit cepat dengan pemalsuan mahkota untuk menahan pukulan.
• Multi Vee dasar mati untuk membengkokkan lembaran ketebalan yang berbeda.
• Die bagian bawah adalah HB190-260 setelah perawatan panas.

Servo Press Brakes = Penghematan Energi = Mesin rem mesin CNC hidraulik
Brek penekan hidraulik listrik
5 sampai 14+ Axis CNC • 110, 150, 195 Tonnage • 8' sampai 10' Bending Lengths
Servo Hydraulic Press Brakes kami adalah pengelompokan logam yang efisien dengan konsumsi daya hingga 66% lebih rendah

selama stand by dan 44% konsumsi energi yang lebih rendah selama siklus lentur.

didukung oleh AC Servo "electric" motor yang menggerakkan minyak hidrolik "on demand" sesuai dengan pompa kecepatan variabel.

Servo press rem kami mencapai biaya yang jauh lebih rendah per bagian dengan menggunakan kami sangat canggih maju

teknologi yang menyinkronkan kekuatan kuat elektronik, tenaga listrik dan hidrolik hanya ketika dibutuhkan.

Anda tidak akan menemukan lebih tenang, lebih hemat energi atau lebih presisi menekan rem di mana saja.

Unduh brosur di sini
CNC mesin rem hidraulik press.pdf

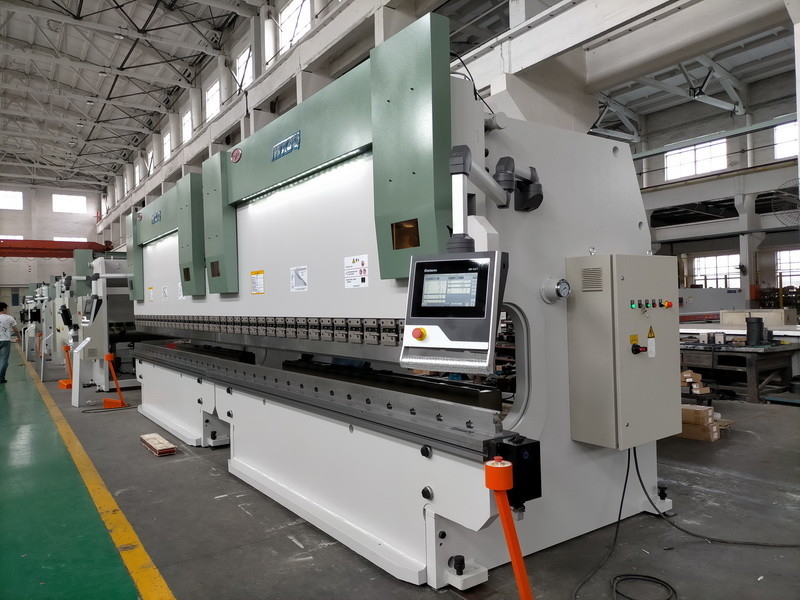

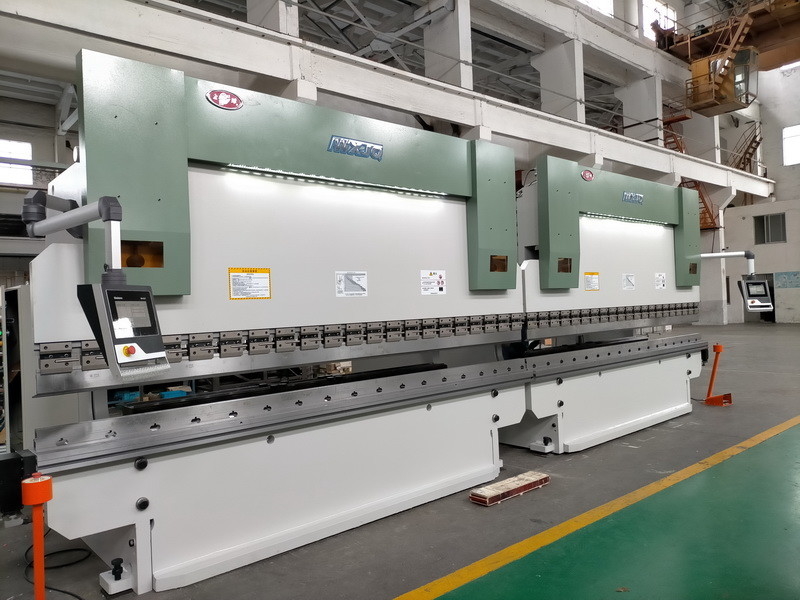

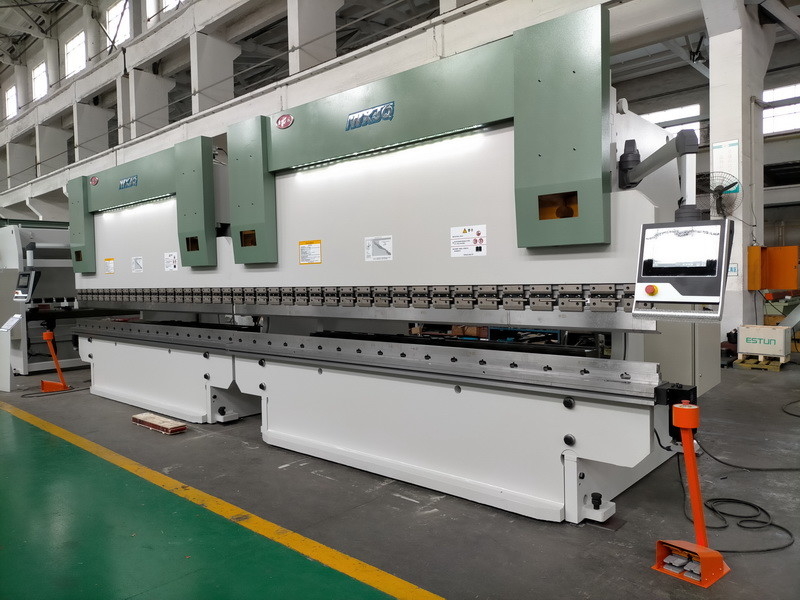

gambar untuk rem penekan hidraulik CNC:
