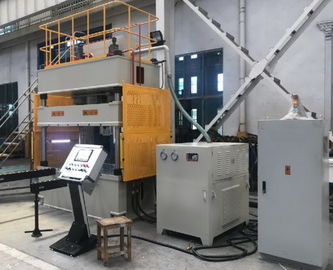

Deep Drawing Mobil Pintu 200T Hidrolik Mesin Press Servo Drive 2x1.5m Meja Kerja
pasokan kedalaman menggambar mesin press, logam press hidrolik pemangkasan, tekan hidrolik ekstrusi, mesin bending hidrolik
Mesin Hidrolik Performace
Mesin hidrolik peregangan cepat plat tipis aksi tunggal seri Y32 khusus digunakan untuk proses peregangan, pembengkokan dan pembentukan lembaran logam. Dapat dikosongkan, dikoreksi, dipasang pas, ditinju. Berlaku untuk kebutuhan industri otomotif, luar angkasa, kimia dan lainnya.
Seri model ini menggunakan proses peregangan terbalik, dan bantalan hidraulik dapat dipasang di meja kerja atau di luar meja kerja. Sistem hidrolik menggunakan katup kartrid, dan sistem kelistrikan secara otomatis dikendalikan oleh PLC. Dengan fungsi pengoperasian jog dan semi-otomatis, goresan, tekanan, dan kecepatan masing-masing komponen yang bergerak dapat disesuaikan secara independen dalam kisaran tertentu untuk memenuhi kebutuhan komponen cetakan logam.
Sesuai dengan kebutuhan pengguna, dapat dilengkapi dengan perangkat makan, meja bergerak, perangkat buffer meninju, perangkat perlindungan keselamatan kisi, antarmuka manusia-mesin, dan sejenisnya.
Stamping tekan parameter machien
Item dari mesin press | satuan | model |
Y32-100 | Y32-200 | Y32-315 | Y32-500 |
Tekanan nominal | KN | 1000 | 2000 | 3150 | 5000 |
Maks. tekanan sistem | KN | 25 | 25 | 25 | 25 |
Maks. tekanan balik | KN | 245 | 300 | 245 | 300 |
Maks. pukulan | mm | 400 | 500 | 400 | 500 |
Maks. pembukaan tinggi | mm | 800 | 900 | 800 | 900 |
Tekanan ejeksi | KN | 300 | 400 | 300 | 400 |
Stroke ejeksi | mm | 200 | 200 | 200 | 200 |
Ukuran meja kerja | mm | 700 | 800 | 700 | 800 |
mm | 700 | 800 | 700 | 800 |
Kecepatan slider | Mm / dtk | 300 | 350 | 300 | 350 |
Mm / dtk | 12-24 | 8-6 | 12-24 | 8-16 |
Mm / dtk | 250 | 200 | 250 | 200 |
Tenaga motor | KW | 18.5 | 18.5 | 18,5x2 | 18,5x2 |
- Mode kerja mesin press empat kolom
- Jog: Tekan tombol yang sesuai untuk menghasilkan tindakan yang sesuai, lepaskan tindakan untuk berhenti
- Manual: Tekan tombol yang sesuai untuk menghasilkan tindakan yang sesuai sampai posisi batas
- Semi-otomatis: (1) Kontrol tekanan konstan: balok geser penurunan cepat → penurunan kecepatan lambat → tekanan ke pengukur tekanan kontak elektrik Batas atas DJ setelah penundaan tahan tekanan → pelepas tekanan → stroke balik (penghentian akhir)
- Kontrol rentang tetap: penurunan cepat balok geser → melambat → bertekanan Ketika balok geser menyentuh sakelar kedekatan XK, dimulainya penundaan tahan tekanan → pelepasan tekanan → kembali (berhenti terakhir)
- Fitur pers: struktur tiga kolom tiga balok, ekonomis dan praktis, kontrol hidraulik mengadopsi sistem terintegrasi plug-in valve, mengurangi titik kebocoran, aksi yang andal, masa pakai yang lama, dapat mewujudkan dua proses pembentukan tekanan konstan dan stroke tetap, dan memiliki fungsi penundaan penahanan tekanan Tekanan kerja dapat disesuaikan dalam kisaran yang ditentukan, dan tombol kontrol terpusat dapat mewujudkan tiga mode operasi: manual, semi-otomatis dan otomatis
- dapat disesuaikan mesin hidrolik berbagai model di bawah silinder atas
- meninju perangkat penyangga
- Kontrol shunt layar sentuh PLC
- perangkat mengisi cair stroke cepat
- 20T --- 1000T dapat disesuaikan sesuai dengan kebutuhan pelanggan
Penggunaan dan pemeliharaan sistem hidrolik mesin hidrolik
1. Langkah-langkah dapat diambil untuk mencegah oli terkontaminasi karena polusi cairan hidrolik mesin hidrolik. Perawatan harus dilakukan untuk menjaga minyak bersih sebelum digunakan. Setelah minyak memasuki pabrik, jika tidak digunakan untuk sementara waktu, minyak itu harus disegel dan disimpan di tempat yang berventilasi baik di dalam ruangan atau di tempat yang dingin dan kering. Seharusnya tidak terkena udara terbuka dan hujan. Ketika cairan hidrolik dimasukkan ke dalam tangki bahan bakar, itu harus disaring sesuai dengan persyaratan sistem. Jaga mulut tangki, mulut tong, corong dan peralatan lainnya bersih saat mengisi. Bilas sampai bersih sebelum pemasangan untuk menghilangkan kotoran dari komponen dan sistem.
2. Kontrol suhu oli. Suhu di dalam tangki bahan bakar umumnya tidak melebihi 60 ° C, dan suhu maksimum tidak boleh melebihi nilai kritis yang diizinkan oleh peralatan hidrolik.
3. Tahan air dan pelepasan air. Katup pembuangan harus disediakan di bagian bawah tangki bahan bakar. Tangki bahan bakar, perpipaan dan setiap tabung pendingin harus disegel dan kedap air.
Perangkat bantu hidrolik empat kolom
- Perangkat bantu mesin empat kolom hidrolik adalah perangkat untuk menyimpan dan menyampaikan media kerja dan memastikan media kerja, terutama termasuk pipa minyak, sambungan pipa, tangki minyak, filter oli, akumulator, pendingin dan perangkat knalpot.
- Dalam sistem hidrolik pers hidrolik empat kolom, pemilihan perangkat bantu juga penting. Kadang-kadang pemilihan perangkat tambahan tidak masuk akal atau kualitasnya tidak baik, sehingga sistem menghasilkan kebocoran, getaran dan kebisingan oli, oli terlalu panas, dan oli mengandung terlalu banyak gas. Dan berbagai kotoran dan fenomena lainnya, yang akan mencemari lingkungan kerja, secara serius merusak kapasitas kerja sistem hidrolik, dan bahkan menyebabkan kecelakaan. Oleh karena itu, posisi alat bantu dalam sistem transmisi hidrolik berkinerja tinggi dan berindeks tinggi sangat penting. Tubing adalah perangkat tambahan penting dalam sistem hidrolik pers hidrolik empat kolom
- Pipa menghubungkan komponen sistem hidrolik dari pers hidrolik empat kolom untuk memastikan sirkulasi oli yang normal dan mencapai transfer energi. Pipa minyak harus memiliki kekuatan yang cukup, tidak mudah rusak, dan mudah dipasang dan digunakan. Hilangnya energi ketika minyak mengalir kecil, dan kotoran yang melekat pada dinding pipa lebih sedikit, dan tidak mudah teroksidasi.
- Untuk memastikan bahwa kehilangan tekanan dari minyak yang mengalir melalui pipa kecil, semakin pendek pipa, semakin baik, pipa harus dikurangi sebanyak mungkin, dan diameter pipa harus diubah secara tiba-tiba. Dinding bagian dalam pipa harus halus, dan area aliran pipa harus cukup besar untuk menghindari minyak. Laju aliran terlalu besar.
- Diameter luar tabung dapat dipilih sesuai dengan bahan yang relevan sesuai dengan bahan, tekanan kerja
