Lembar Daya Drive Cutting Stainless Steel Blade16mm Ketebalan Mesin Geser Guillotine memproduksi hidrolik guillotine geser, mesin geser hidrolik, mesin pemotong hidrolik, mesin rem lembaran, rem tekan CNC, tandem tekan rem
Aplikasi dan Ruang Lingkup Mesin Geser
- Mesin ini digunakan untuk memotong lembaran yang ketebalannya dari 1 sampai 16mm, lebarnya kurang
- dari 2500mm. Kekuatan tarik lembaran maks. Ketebalan pemotongan 16mm didasarkan pada
- ≤450MPa. Lembar dengan kekuatan tarik yang lebih tinggi, yaitu baja paduan rendah, baja tahan karat, pegas
- baja dan lain-lain juga dapat dipotong dengan mengurangi ketebalan lembaran atau mengganti bahan
- pisau.
- Mesin ini memiliki produktivitas yang lebih tinggi dan merupakan peralatan pemotongan lembaran yang ideal yang banyak digunakan di Indonesia
- industri pesawat terbang, mobil, pembuatan kapal, peralatan listrik, mesin dan industri ringan.
1/2 'lembaran logam geser paramter listrik
1 | Mengetik | CNC Hydraulic Guillotine Shear |
2 | Memotong panjang | 3200 mm |
3 | Ketebalan pemotongan | 6 mm (baja ringan pada 450 Mpa) |
4 | Sudut geser | 1 ° 30 ' |
5 | Jumlah stroke per menit | 14 |
6 | Kedalaman tenggorokan | 150 mm |
7 | Sistem pengaturan | Sistem DAC-310 Belanda |
8 | Sumbu kontrol | X back gauge dan celah blade |
9 | motor servo | YASKWA Jepang |
10 | Sekrup pengukur kembali | Sekrup bola |
11 | Mengukur stroke kembali | 20-600mm |
12 | Motor utama | 7.5kw |
13 | Elemen Listrik Utama dalam kabinet | Schneider atau Siemens |
14 | Segel di silinder | NOK, buatan Jepang |
15 | Pompa hidrolik | Cina |
16 | Komponen hidrolik utama | Cina |
17 | Berat bersih | 9000 kg |
18 | ukuran keseluruhan (mm) | 3870x1610x2010 |
19 | Pengepakan: | Pallet Besi dengan penutup tahan hujan |
20 | Tanggal pengiriman | 25 hari kerja |

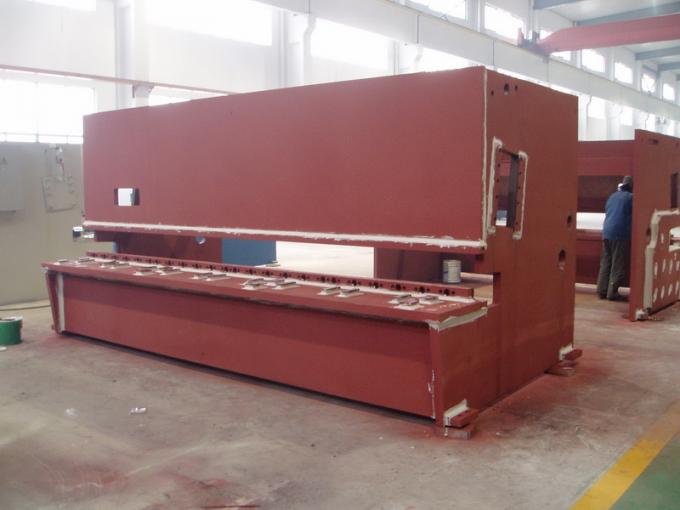

Bingkai
bingkai dilas dengan pelat baja dan kekakuan yang baik. Silinder utama dan silinder bantu dipasang pada rangka. Lengan pendukung dan bola bergulir dipasang di atas meja dan mudah dioperasikan.

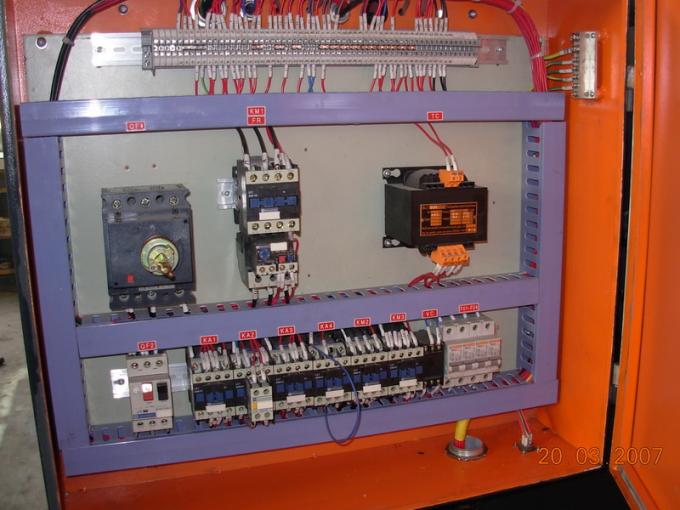

Sistem kelistrikan dan interlock keselamatan:
- Komponen listrik diimpor atau dari Sino-asing patungan, sesuai
- dengan standar internasional, keamanan yang dapat diandalkan, umur panjang, kemampuan anti-interferensi yang baik, a
- unit radiasi dipasang di kabinet listrik.
- Pagar pelindung dan interlock keselamatan untuk memastikan keselamatan operasi. Punya a
- sakelar pedal satu tangan yang dapat digerakkan, mudah dioperasikan.
- Mesin dengan sertifikasi CE Uni Eropa dan sertifikasi sistem mutu ISO
CNC Back Gauge (sumbu X) Dan Dukungan Pneumatik
- Jarak pengukur sumbu belakang X dikendalikan oleh CybTouch 6 yang memastikan
- akurasi pemotongan yang lebih tinggi, Backgauge dengan sekrup bola opsional dan rel panduan garis,
- stroke maksimum dari backgauge dapat mewujudkan 500mm.
- Bilah backgauge yang berayun dengan balok atas untuk mencegah material macet
- Silinder penahan yang kuat untuk menghindari lembaran tergelincir saat memotong

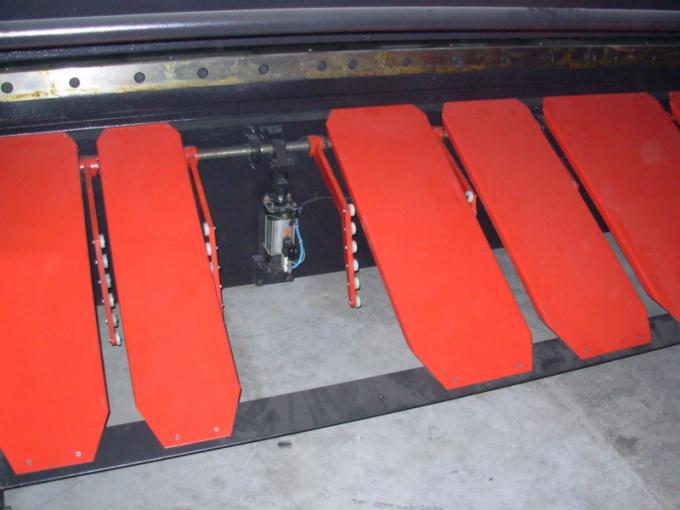

- geser dilengkapi dukungan pneumatik, itu menghindari lembaran tipis jatuh selama
- pemotongan untuk mendapatkan benda kerja berkualitas lebih baik.

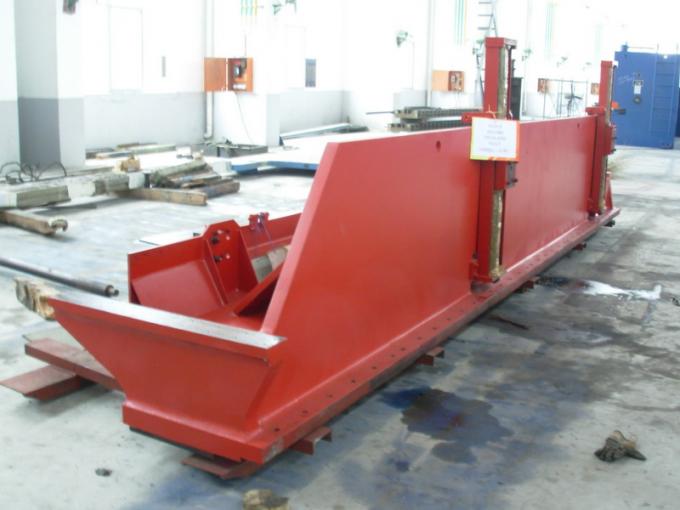

Balok bilah atas
- Balok sudu atas digerakkan oleh silinder utama dan bantu untuk pergerakan siklus ke geser penuh, dan sudut rake dari sudu sudu atas adalah 1,5 ° untuk menjamin kualitas penampang lembaran. Balok didukung oleh guideway rolling tiga titik, dan pivot depan adalah pegas gear untuk menghilangkan celah guideway untuk menjamin kualitas geser.
Pengepakan dan shippping:
- Pengepakan layak laut, film plastik dan pallet iorn
- Kemasan opsional: Kotak kayu
- Memuat port: Shanghai atau Ningbo
- transportasi mesin melalui laut atau kereta api
- Layanan teknis sepanjang hidup.
- Garansi: 24 bulan
- Insinyur tersedia untuk melayani mesin di luar negeri.
Dokumen pengiriman:
1. Manual Pengoperasian (diagram hidrolik, diagram elektro)
2. Rencana fondasi
3. Sertifikasi Mutu
4. Daftar kemasan
5. Faktur conmercial
6. Sertifikat asal
