Ringkasan Mesin geser
Manual instruksi mesin geser hidrolik yang terpasang dengan mesin ini adalah dokumen yang sangat penting untuk menginstruksikan pengguna untuk menggunakan dan merawat mesin dengan benar, dan menjaga manual ini dengan benar.
untuk memeriksa jika perlu.
Mesin geser lembaran logam guillotien dirancang, diproduksi atau diperiksa sesuai dengan standar sebagai berikut:
GB / T 28762-2012 << Gunting >>
JB / T 5197-91 << Ketentuan Teknis Beam Shear >>
Spesifikasi dan Parameter mesin geser
Tidak. | Nama | Satuan | Spesifikasi |
1 | Maks. ketebalan pemotongan | mm | 16 |
2 | Maks. lebar pemotongan | mm | 6500 |
3 | Kekuatan material | MPa | 450 |
4 | Sudut pemotongan | gelar | 0.5-2.5 |
5 | Stroke backgauge | mm | 20 ~ 1000 |
6 | Stroke | min-1 | 4.5 |
7 | Jarak perumahan | mm | 6890 |
8 | Panjang bilah | mm | 6600 |
9 | Tinggi meja kerja | mm | 1035 |
10 | Pompa roda gigi internal (Nachi) | Model | | IPH-6B-80-11 |
Mengalir | ml / r | 80 |
Tekanan | MPa | 30 |
11 | Motor utama | Model | | Y225S-4, B35 |
Kekuasaan | kW | 37 |
Kecepatan | r / mnt | 1480 |
12 | Dimensi keseluruhan | Panjangnya | mm | 7750 |
Lebar | mm | 2600 (tanpa braket depan) |
Tinggi | mm | 3150 |
13 | Berat | kg | 43000 |
14 | Kapasitas tangki | L. | 1100 |
Mesin seharing CNC Konfigurasi standar
Tidak. | barang |
1 | Bahan blade standar Cr12MoV |
2 | Bahan tahan dengan hidrolik |
3 | Lengan penyangga depan dengan skala |
4 | Pengukur busur derajat |
5 | Back gauge dikendalikan oleh sistem DAC-360 |
6 | Celah blade disesuaikan oleh sistem DAC-360 |
7 | Stroke pemotongan dikontrol oleh sistem DAC-360 |
8 | Sudut pemotongan dikontrol oleh sistem DAC-360 |
9 | Perangkat pengumpanan depan dengan penggerak bermotor |
10 | Perangkat kolektor belakang |
11 | Sakelar kaki dengan darurat |
12 | Perangkat pemotongan keselarasan |
13 | Panel operasi tipe gantung |
14 | Mengukur kembali kisaran 1000mm |
Fitur Mesin untuk mesin geser lembaran 8 ''
- Kerangka mesin mesin pemotong pelat adalah konstruksi yang dilas dengan pelat baja dan mesin digerakkan oleh
- geser guillotine Nc dengan sistem hidrolik, alat berat bekerja dengan mantap dan andal, kebisingan rendah dan mudah dioperasikan.
- Mesin ini dilengkapi dengan pengukur depan dan belakang. Backgauge dikendalikan oleh sistem NC,
- dan disesuaikan dengan mudah, akurat dan andal. Frontgauge menggunakan penggaris pengukur untuk mengukur
- dan hentikan jari ke posisi. Stroke balok atas dapat disesuaikan stepless, untuk meningkatkan
- sapuan saat memotong lembaran sempit. Pelindung penghalang keselamatan dipasang di area pisau
- dari mesin untuk operasi keselamatan, dan lembaran dapat dimasukkan ke tengah menekan lembaran
- silinder secara langsung. Mekanisme celah sudu dan mekanisme sudut geser dapat terjadi
- dioperasikan sederhana, nyaman.
- Deivce pemberian makan depan:
- machien melengkapi perangkat makan depan otomatis, itu mengadopsi sistem layar sentuh untuk mengontrol
- dan dikendarai dengan motor servo. sistem penjepitan adalah tipe pnenmatic. itu dengan ketat menjepit lembar untuk maju bergerak cepat, itu akan perlahan bergerak ketika menutup pengukur kembali dan mendorong lembar otomatis pada pengukur kembali.
Karakter
- mesin geser guillotine melengkapi perangkat pengumpanan depan dan pengosongan belakang. shear blsde menggunakan bahan Cr12Mvo,
- Semua struktur baja yang dilas, perawatan getar penuaan untuk menghilangkan tekanan internal, dengan kekakuan dan stabilitas yang baik.
- Gunting guillotine pengumpanan depan dari CNC dengan sistem transmisi hidrolik terintegrasi, dengan keandalan yang baik.
- Raikl panduan bergulir dukungan rangkap tiga untuk menghilangkan celah dukungan dan meningkatkan kualitas geser.
- Stopper belakang mekanis dengan penyetelan halus manual, dan indikasi digital.
- Jarak bebas di antara bilah geser yang disesuaikan dengan roda tangan harus cepat.
- akurat dan nyaman.
- Bilah persegi panjang dengan empat ujung tombak untuk masa kerja prolon, dapat disesuaikan
- sudut geser untuk mengurangi deformasi lembaran.
- Dudukan pisau atas memiliki struksi kemiringan ke dalam untuk memfasilitasi pengumpanan material dan juga
- meningkatkan dari pekerjaan piecision.
- Fungsi geser di bagian, fungsi menyelaraskan dengan cahaya
Aksesori Tertutup
- Dukungan lengan depan, 6 buah
- Baut jangkar, 4 buah
- Kacang, beberapa potong
- Washer, beberapa potong
- Senapan minyak, 1 buah
- Pedal kaki 1 buah
- perangkat pneumatik 1 suatu bagian
Kondisi Operasional & Lingkungan Mesin
Mesin harus terletak di toko tempat sinar matahari langsung harus dihindari, dan
lingkungan dengan kelembaban rendah, sedikit debu dan ventilasi yang baik.
Perhatian: Baca perhatian operasi keselamatan di mesin ini dengan hati-hati sebelum mulai digunakan.

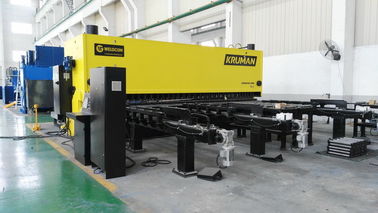

Gambar mesin:
